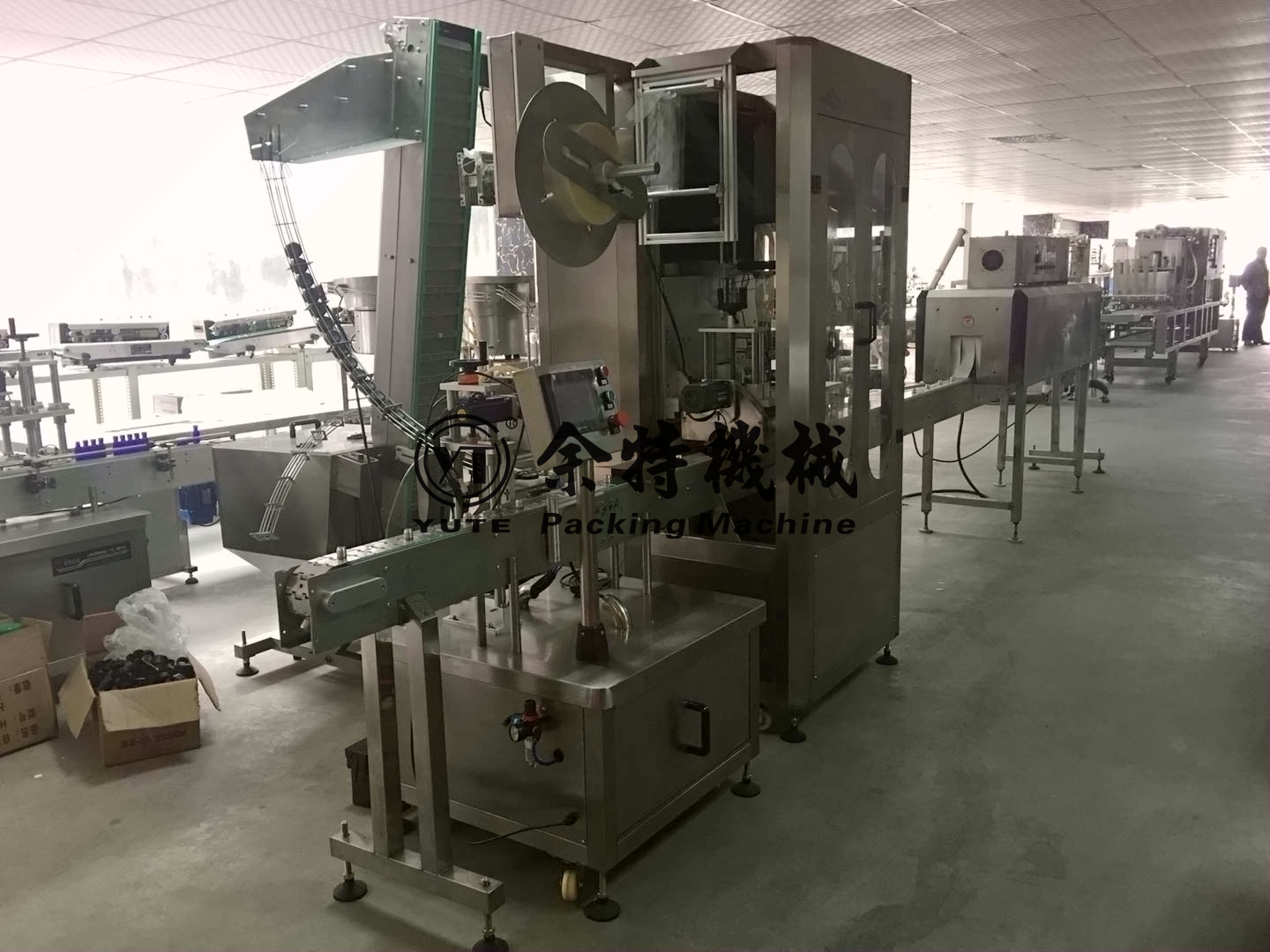

效果图：

产品特点:

直线式套标机是我公司生产的一款套标机设备。适用于各种瓶型的果汁、茶饮料、乳制品、纯净水、调味品、啤酒、运动饮料等食品饮料行业、不但套标位置精确度高，且收缩后更能突出瓶子完善瓶型。

◆全罩式不锈钢主机：全机防水不生锈；

◆可调式刀盘：独创回旋切断，双面刀刃，寿命长久；

◆单定位式中心导柱：标签导送更加稳定；

◆同步分瓶器：瓶子输送更加稳定；

◆标签刷下组：套标精度更加准确；

◆标签控制电眼架：独创尾翼与电眼结合，提高膜料切断精度；

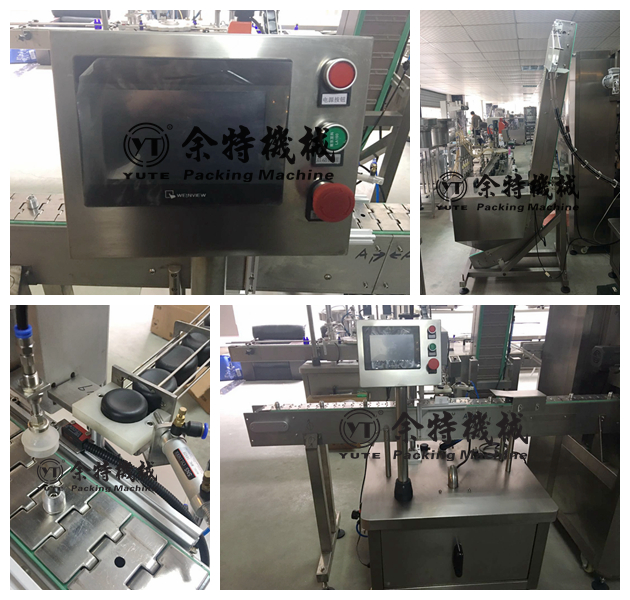

◆按键式控制箱：操作更人性化；

◆供料式料架：可自由选择料架位置。

◆电器配置说明

◆采用了PLC可编程控制器、进口伺服电机、伺服驱动器、变频器以及传感器，另外采用了定位模块使之套标精确、快速、稳定。

◆适用套标品种类型：

各种瓶型，如：圆瓶、方瓶、扁瓶、曲线瓶、杯型等等。

工作原理:

当推瓶电眼发现有瓶子过来并认为有连续生产之必要的时，进瓶螺杆开始运作推瓶（进瓶螺杆的作用就是将不等距而来的瓶子从新等距 等初速度分瓶），瓶子进入套标系统的核心单元，当套标电眼感应到有瓶子过来，马上将信息传输给控制中心 PLC ，并通过 PLC 依次、连续下达 4 个指令：送标、定位、切标、射标，当射标结束，一个瓶子的套标过程完成，之后进入标签整理、收缩单元。

功能特点:

1.高速稳定，使用寿命长：它独特的灵巧化、简洁化设计在业内可谓一枝独秀，这种独到的设计为套标机的高速运作提供了技术上的有力支持。零配件均采用世界知名品牌，特别是电器控制系统部分，为对用户负责，对自己信誉负责，全部采用相关工控行业的顶级产品，从根本上保证了设备的品质性能，另外它特有的封闭设计，在运作过程中不仅对操作者，同时对设备系统本身也起到了良好的保护作用，大大延长了设备的使用寿命。

2.安全性能好：新款套标机在设计过程中充分体现了人机和谐的设计理念，设备运作生产过程中，始终处在一种独特设计的保护系统之下，如果人为不当操作带来安全隐患，则其安全系统自动检测到并且马上停止运作，必须恢复并通过检测认可方可继续。

3.使用范围广：在有效的折径范围内，不论包装物是圆形、方形或其他异型形状，材质为玻璃、塑胶，都能适用。

4.运转成本低廉：一机多瓶使用，在整台设备上只有切刀是唯一磨耗零件，获取容易，更换方便，成本负担低。

5.更换包装物容易：采用模组化换模设计，一瓶一模 更模免用任何刀具，只需手动作些简单的调整即可。

6.本机可用于生产流水线设备。

技术参数 :

以下为标准机型技术参数，其他特殊要求和功能，可量身订做

◆型号：YT-TB-250

◆电压（v）：AC220V

◆套标机功率（kw）：3KW

◆生产能力（p/min）：≥150瓶/分钟(标高≤100 mm) 标签越高产能会随着降低

◆套标合格率：≥98%

◆整线生产效能：≥95%（以24小时计算）

◆瓶子直径（mm）：28mm ～125mm，特殊尺寸可另外设计

◆瓶子高度（mm）：30 mm -280 mm，特殊高度可另外设计

◆适用标签：PVC、PET、OPS

◆标签长度（mm）：30mm ～250mm

◆标签厚度（mm）：0.035mm ～0.13mm

◆标签材料：PVC、PET、OPS

◆标签透明间距（mm）：≥5mm

◆卷标纸芯内径（mm）：≥5”（127mm）

◆卷标外径（mm）：≤500mm

◆套标机主机外形尺寸（mm）（长×宽×高）：1550mm×1055mm×2000mm
