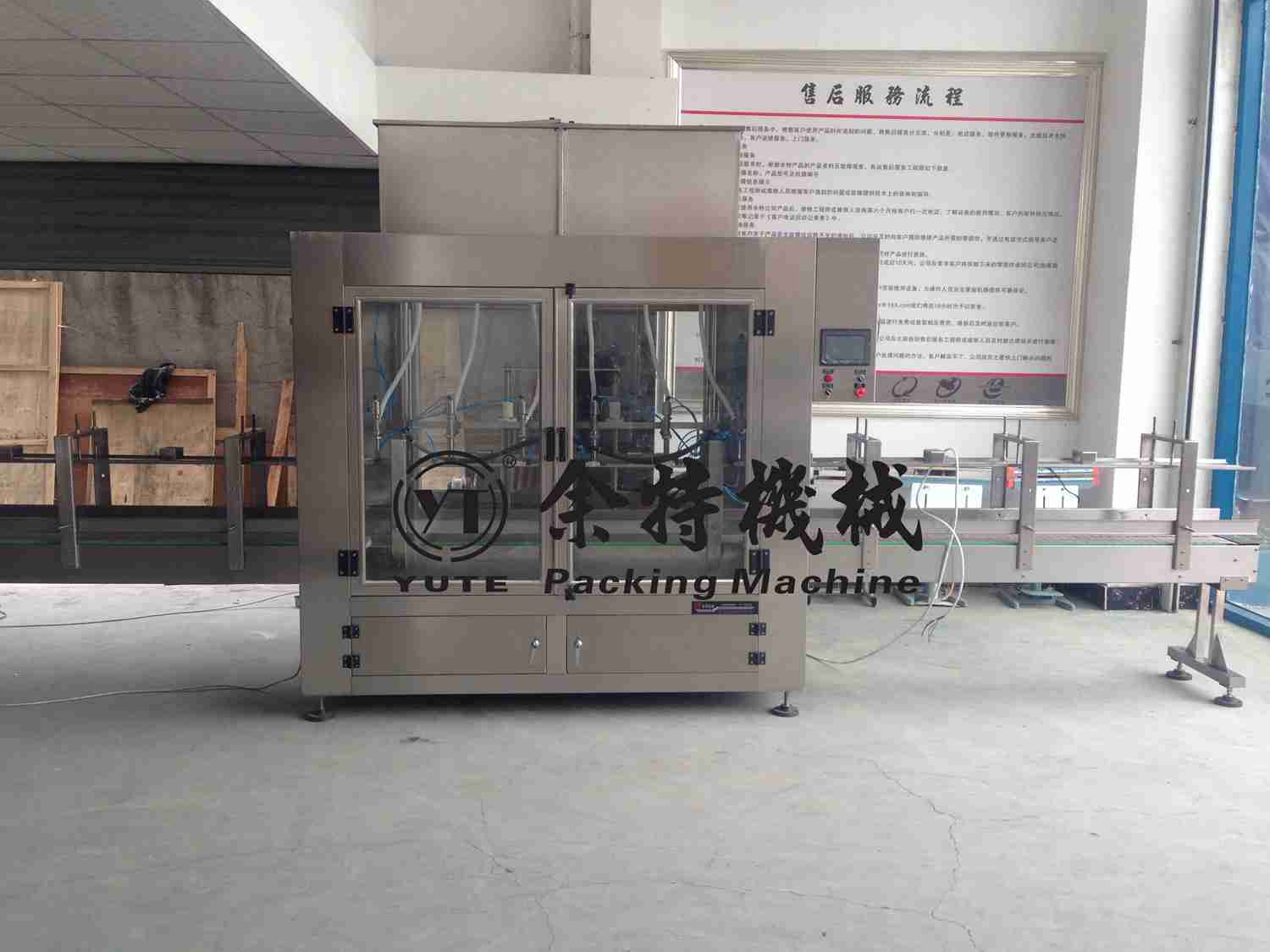

灌装部分                           旋盖部分

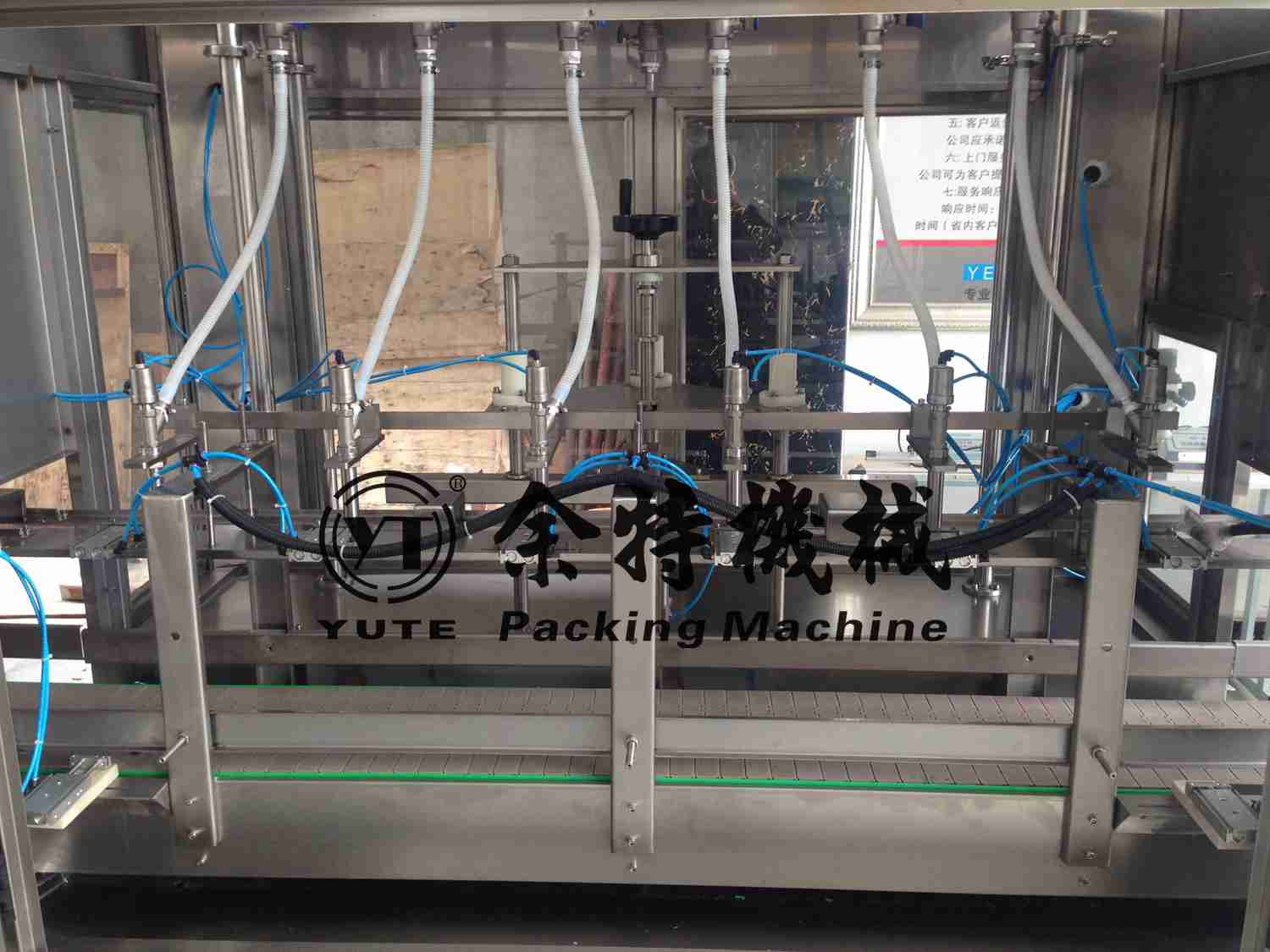

灌装结构                           卡瓶结构

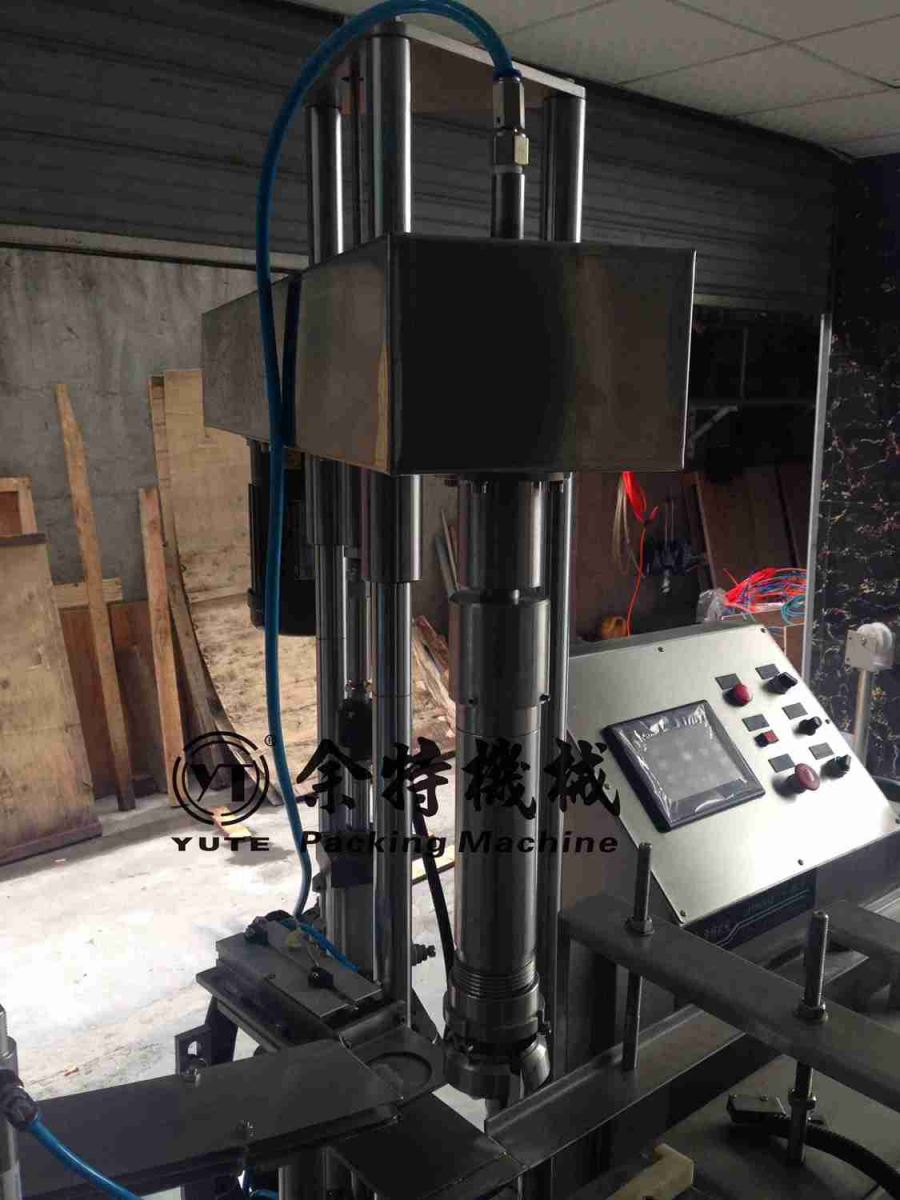

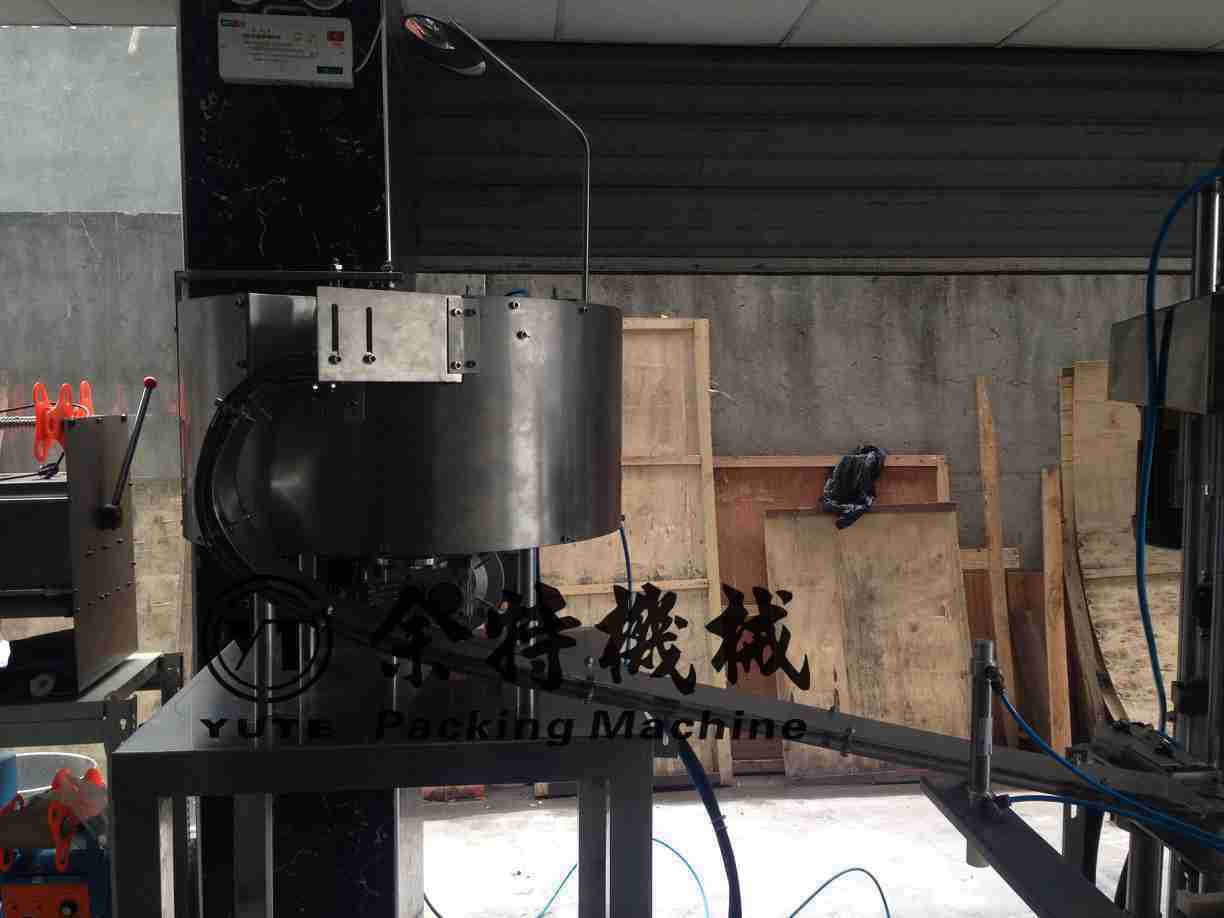

下盖结构                        旋盖结构

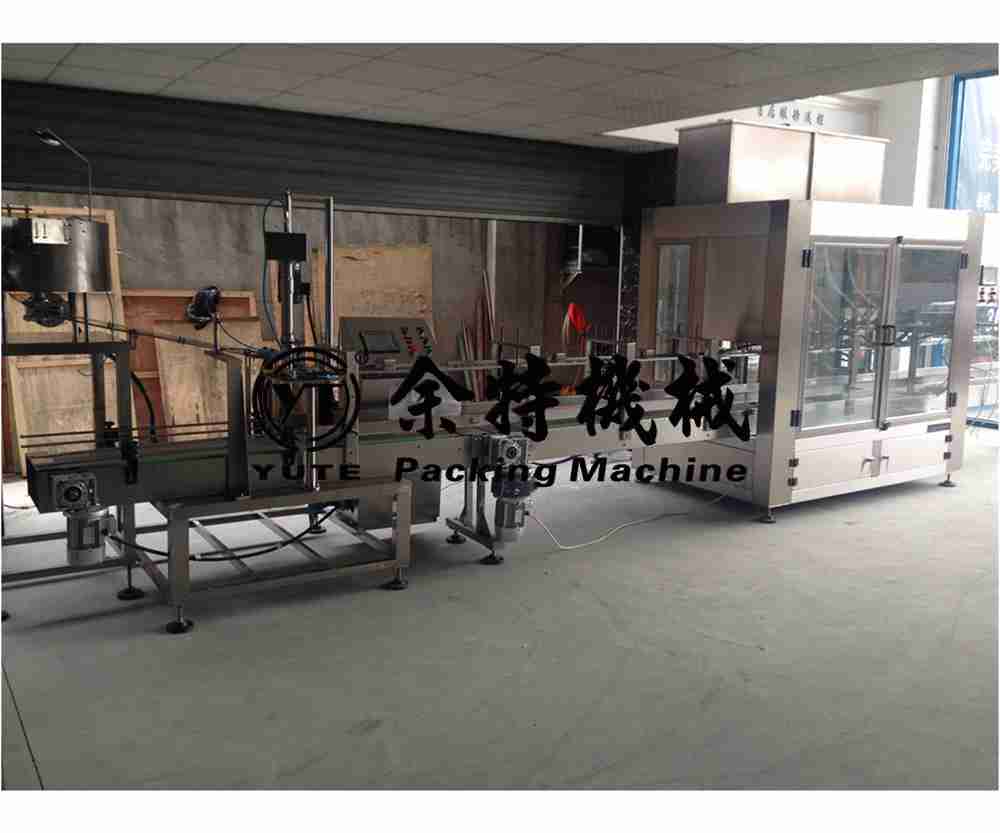

产品

该 机是一种由微电脑（PLC）可编程控制，光电传感，气动执行于一体的高新技术灌装设备。本机型专用于食品类，如：农药化工类液体的灌装。灌装计量精确，无气泡、无滴漏。可适用于5-20L各种软壶的灌装

   适用于不同规格软壶的灌装，可在数分钟内切换灌装规格，灌装周期短、生产能力高。更换灌装规格无需增添备件，只需作调整即可完成，用户可根据自己的生产能 力选择灌装数量确定灌装头数，触摸式操作彩屏，可显示生产状况、操作程序、灌装方式等，画面直观、操作简单、维护方便。每个灌装头设有卡瓶口设置、确保注 料对位准确。

　　设计选用直线式分组进瓶、出瓶的方式、使灌装功能扩展，都能在本设备有效灌装，选用国际先进的气体灌装阀，确保灌装过程无滴漏、无垂涎，强大的PLC软件支持，可实现理想的灌装作业，人机界面，所有操作均在触摸式彩屏上完成。


　　灌装采用固定流道参数，控制灌装时间来实现不同计量的灌装。气动阀灌装的精确时间可设定到0.01秒，能使计量精确度控制在±1%误差范围，减少不必 要的物料损耗，提高用户经济效益。每个灌装头的计量可以进行单独调整，以实现灌装计量的一致。本机设定了进瓶技术程序、无瓶、计数不到位不灌装，只有当计 数器记录到的瓶数与设定的灌装瓶数一致时才开始灌装。灌装量的多少，可以进行初调到所需灌装量时，再进行微调，即可得到理想的灌装计量精度。

注：灌装范围和速度可依据用户需求来设计不同的灌装头数．
